Bestimmung der Geschwindigkeitskonstanten k der Reaktion Magnesium-Salzsäure
mit der Kapillarrohr-Methode

Die Werte beziehen sich auf das Arbeitsblatt "Vereinfachter Versuch zum Konzentrations-Zeit-Verlauf der Reaktion Magnesium mit Salzsäure" und die aus dem Versuch ermittelten Daten, die in Ergebnisse zum Konzentrations-Zeit-Verlauf der Reaktion Magnesium mit Salzsäure veröffentlicht sind.

Verfahren:

1.  Das V(H2)/t-Diagramm wird erstellt. Dazu gibt es zwei Möglichkeiten:

     a) auf mm-Papier von Hand, die Kurve wird möglichst mit einem Kurvenlineal erstellt.
     Vorteil: die Bestimmung des Maßstabsverhältnisses ist einfacher, da die Beziehung zwischen der Länge
     einer Strecke auf der y-Achse bzw. auf der x-Achse direkt in der Einheit Millimeter ablesbar und auf
     das Volumen V(H2) bzw. die Zeit t übertragen werden kann. (Siehe dazu auch den Punkt "Bestimmung des
     Maßstabsverhältnisses").

     Nachteil: Das Zeichnen der Kurve dauert länger, verlangt mehr Übung, die Kurve muss flüssig graphisch
     interpolierend zwischen den Messpunkten liegen. Ist die Liniendicke zu groß, bereitet die Arbeit mit dem
     Kapillarrohr Ableseschwierigkeiten.

     b) mit einem Tabellenkalkulationsprogramm wie Quattro Pro (WordPerfect), MS-Excel (MS-Office) oder
     Lotus:
     Vorteil: die Erstellung des Graphen geht schnell, einige Erfahrung und Übung mit dem Tabellenkalkulations-
     programm vorausgesetzt. Je nach Programm-Fähigkeiten kann dieses sogar eine Ausgleichsgerade zeichnen.

     Nachteil: Da Tabellenkalkulationsprogramme x- und y-Achse nicht in Millimetern einstellen, müssen jetzt
     auf der Basis des Dreisatzes oder der Strahlensätze Berechnungen angestellt werden, wie viele Millimeter
     auf der y-Achse wie vielen Millilitern Wasserstoff entspricht bzw. wie viel Zeit in Sekunden sie auf der
     x-Achse abbilden. (Siehe dazu auch den  Punkt "Bestimmung des Maßstabsverhältnisses"). Das verlangt
     die Kenntnis des Dreisatzes (auch in Jahrgangsstufe 11 nicht unbedingt selbstverständlich!) und das
     mathematische Verständnis der Strahlensätze.
     Da die gewonnenen Daten aber sowieso mittels Tabellenkalkulation verarbeitet werden können, ergibt
     dieser Ansatz unterm Strich etwas mehr Aufwand in Mess- und Ablesearbeit, der aber die durch die
     Schnelligkeit der Tabellenerstellung (Kopieren von Formeln) wieder ausgeglichen werden kann.

2.  An 6, besser 7 bis 8 Stellen des inneren Kurvenverlaufs wird mittels Anwendung des Kapillarrohres
     die Normale angelegt. Unter "innerem Kurvenverlauf" wird derjenige Teil der Kurve verstanden, der
     ca. 70% bis  80% des Kurvenverlaufs ausmacht. Das ist dann im wesentlichen der Teil des Kurvenverlaufs, in
     dem sich die größten Änderungen der Tangentensteigungen = Momentangeschwindigkeiten ergeben.
     Innerhalb dieses Bereichs sollen die Ablesepunkte gleich verteilt werden, also nicht 6 Ablesepunkte
     in einem kleinen Zeitbereich, sondern möglichst gleichmäßige Streuung der Messpunkte. Auch ist es
     ungeschickt
, vor allem bei computergezeichneten Diagrammen, Punkte zu nehmen, an denen sich Hilfslinien
     (Gitterlinien) und Kurve überschneiden (zusätzliche Parallaxe-Fehler beim Ablesen mit dem Kapillarrohr).

3.  Die Reaktionsgeschwindigkeit RG = dV(H2)/dt  = tan α * Maßstabsverhältnis wird nun durch Multiplikation
     des tan α
mit dem Maßstabsverhältnis bestimmt. Dazu muss dieses nun ermittelt werden.

     Das Maßstabsverhältnis MV ist: MV = gleich lange Strecke [in mm] auf der y-Achse
                                                                   gleich lange Strecke [in mm] auf der x-Achse

                                                                =  so und so viel ml H2-Gas         = ............. ml/s
                                                                    so und so viel Sekunden

     Da das Maßstabsverhältnis sowohl von der Dimensionierung der Darstellung auf Millimeter-Papier
     wie auch von der Dimensionierung eines computergestützten Ausdrucks abhängt, hat jeder
     Graphikerstellung ihr eigenes Maßstabsverhältnis.

4.   Die Konzentration c(H2)  soll nach der Beziehung c=a-x erstellt werden. Der Begründungszusammenhang
      wird im Arbeitsblatt "
Auswertung der Reaktion von Magnesium mit Salzsäure" beschrieben und hier
      nur kurz angegeben:
         Da c = c(H+) zum Zeitpunkt t,
               a = Anfangskonzentration c0(H+) und
               x = die zum Zeitpunkt t umgesetzte H+-Ionenkonzentration ist, gilt, da die H+-Ionenkonzentration
         ja nicht wirklich gemessen wird, sondern das H2-Volumen, also die H2-Konzentration,:
      Die Anfangskonzentration der Säure a ist proportional dem gemessenen Endvolumen an Wasserstoff,
      also V(H2)ende, die zum Zeitpunkt t umgesetzte H+-Ionenkonzentration x ist proportional dem zu diesem
      Zeitpunkt entstandenen H2-Volumen, also x = V(H2), und damit ist c als die momentane H+-Ionen-
      konzentration das Volumen an H2, das im Zeitraum t bis tende noch entsteht: c = V(H2)ende - V(H2)t;

      Nun müssen die den einzelnen Momentangeschwindigkeiten entsprechenden Konzentrationen an H2
       bestimmt werden:

      Verfahren mit einer VH(2)/t-Kurve auf auf mm-Papier: Hier können die Volumina V(H2), die
      den einzelnen Momentangeschwindigkeiten entsprechen, direkt abgelesen werden. Die Konzentration
      c(H2) ergibt sich aus der Differenz des Endvolumens V(H2)ende - VH(2)t.

      Verfahren mit einer computererstellten VH(2)/t-Kurve:  Das Gesamtvolumen an Wasserstoff
      in der Graphik (hier 70 ml) auf der y-Achse entspricht z.B. 101 mm. Dann ist entsprechend dem Dreisatz:
      101 mm = 70 ml, 1 mm = 70 ml/101 mm  und x mm = 70 ml/101 mm * x mm der Wert von V(H2
      auszurechnen. Entsprechend dieser Beziehung werden die anderen Werte von V(H2)t berechnet, die zu
      den Zeitpunkten t der jeweiligen Momentangeschwindigkeiten gehören. Aus c = V(H2)ende - V(H2)
      werden mit V(H
2)ende = 62,4 ml die einzelnen c(H2)-Werte ermittelt und in die Wertetabelle eingetragen.

5.   Im letzten Schritt werden nun die Momentangeschwindigkeiten auf der y-Achse und die c(H2)-Werte
      auf der x-Achse eines neuen Diagramms aufgetragen. Auch dies kann entweder auf Millimeter-Papier
      oder computergestützt erfolgen. Der Anstieg der zwischen den Punkten liegenden Ausgleichsgeraden
      wird über den Winkel
α bzw. den tan α, multipliziert mit dem Maßstabsverhältnis, bestimmt. Das MV
      muss natürlich hier neu berechnet werden. Die Begründung liefert die Darstellung im Arbeitsblatt
      "Auswertung der Reaktion von Magnesium mit Salzsäure" . Die Steigung der Geraden entspricht
      dem Quotienten RG/c(H2) und gibt damit den Wert der Proportionalitätskonstanten k, also der
      Geschwindigkeitskonstanten k, wieder.

Wertetabelle:

Winkel α

α1

α2

α3

α4

α5

α6

α7

Größe von α

54

44,5

40,5

26

22,5

16,5

5,5

tan α

1,3764

0,9827

0,8541

0,4877

0,4142

0,2962

0,0963

mm H2(Strecke y-Achse)

18,5

33,7

47,3

61,5

72,8

80,5

85,5

V(H2) [ml]

12,8218

23,3564

32,7822

42,6238

50,4554

55,7921

59,2574

RG=tan α * MV

0,6805

0,4858

0,4222

0,2411

0,2048

0,1464

0,0476

c=a-x

49,5782

39,0436

29,6178

19,7762

11,9446

6,6079

3,1426

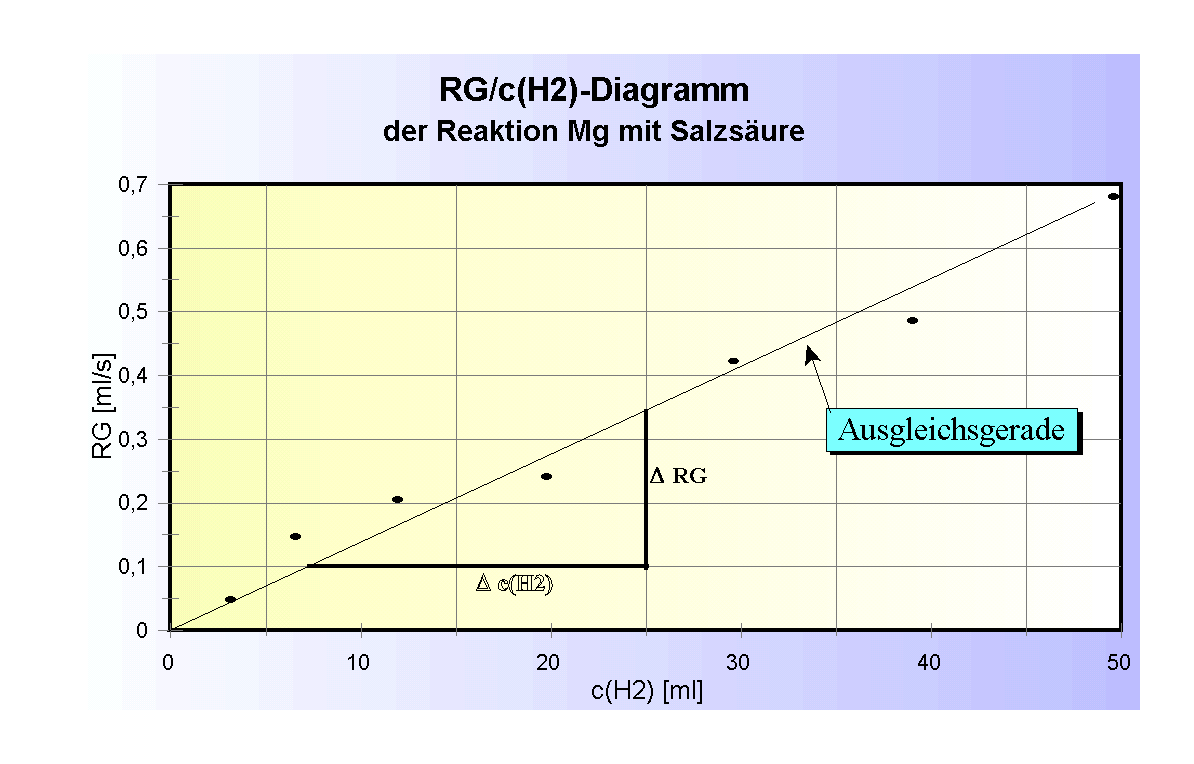

Diagramm zur Bestimmung der Geschwindigkeitskonstanten k:

6. Ergebnis:

Geschwindigkeitskonstante k = tan α * MV = 0,0142 s-1 = 1,42*10-2 s-1

7. Fehlermöglichkeiten:
1.  Schlechte Wahl der Punke zur Bestimmung der Momentangeschwindigkeiten (siehe oben).
2.  Ablesefehler bei der Bestimmung der Tangentensteigung (Winkel α
)
3.  Fehler bei der Bestimmung des Maßstabsverhältnisses.
4.  Fehler bei der Bestimmung der Volumina V(H2) bei computergestützten Graphiken.
5.  Wiederholung der Fehler bei der graphischen Erstellung der Geschwindigkeitskonstanten k

8. Ergebnis aus 16 Schülerarbeiten: k = 1,48 * 10-2 s -1
